超声波打枣机振子焊头组图示

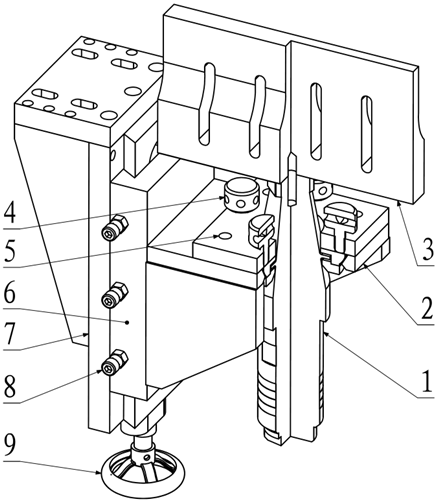

超声波打枣机振子焊头组图示：

1.超声波振子：将电能转换为机械能。

2. 振子固定法兰：安装固定振子，有绝

   缘胶垫隔开防止共振。

3. 超声波焊头：传输超声波发射的能量，

达到切割工作物之目的。

4. 水平调节螺丝：调节此螺丝实现焊头

   水平调整。

5. 振子法兰板锁紧螺丝：拆缷振子上法

兰板锁紧螺丝，再拆卸下法兰板才能

拆下振子。

6. 燕尾槽拖板滑块：燕尾槽拖板的滑动

    件，调校振子焊头组升降。

7. 燕尾槽拖板固定板：燕尾槽拖板的固

定件，振子焊头组安装固定座。

8. 燕尾槽拖板顶紧螺丝：调整好焊头高

度，把滑块锁紧。

9. 手轮：旋转手轮调动滑块升降。
