手持式超声波焊接机结构

手持超声波焊接机结构主要包括超声波焊头、超声波振子、超声波变幅杆等。

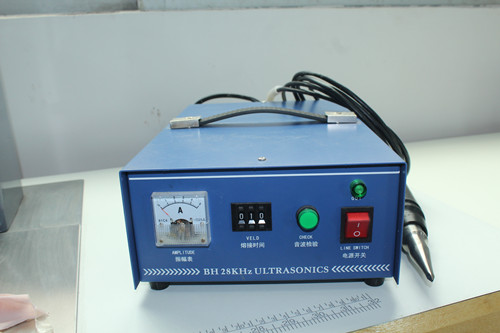

1、电源开关：机器的总电源开关。

2、电流表：空载时。表示焊头谐振的程度（指针越低越好，视焊头与输出段数而异，通常在0.5-1A之间）。负载时，表示输出功率大小（视工作物而定）。

3、报警指示灯：检测超声波是否过载，过载时灯亮。

4、音波测试按钮：用于测试音波的谐振程度。

5、焊头：传输超声波发射的能量，达到切割工作物的目的。

6、振子套（胶套）：用于安装超声波振子，便于抓握振子进行工作。

7、控制电箱：产生超声波能量。发振箱的安装：

（1）将发振箱电源电线接到220V 1P电源上，电源插座一定要有地线脚。

（2）机器输出电线，插入发振箱输出插座并锁紧。

（3）机器控制电缆，插入发振箱控制插座并锁紧。

（4）注意：

a、接地线请确实接“地”不可与电源“地线”连接，以防漏电，消除静电累积。

b、安装前必须确定电源断开，以及机器上的电源开关置于OFF状态。

c、发振箱约12kg，维修搬运时请小心。

振子套内部标注

8、超声波振子：将电能转换为机械能。

9、超声波变幅杆：连接超声波焊头及振动子以传输超声波能量。

机器左侧有调频率的开关。
