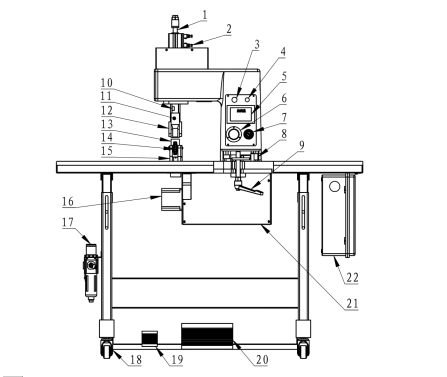

超声波下滚机机器各部名称及功能

1.焊头升降气缸：控制超声波焊头的升降。尾端螺旋调整气缸的下止点，顺时针

旋转焊头之下止点上升，逆时针旋转时焊头之下止点下移。焊头气缸行程调整后，

锁紧上端螺帽，防止其行程变动。

2.调速阀：调节焊头升降的速度。

3.花轮调速：控制花轮转速。

4.电源开关：机器总电源开关。

5.触摸屏：设置机器各种参数。

(1)扫频：频率追踪器；

(2)调模：调试模具;

(3)自动：正常工作状态；

(4)音波测试：测焊头，是否在工作范围；

(5)清零:产量数字清零；

(6)复位：回复初始状态。

(7)延迟时间：延迟多长时间发出超声波。

(8)焊接时间：振子发出超声波多长时间。

(9)冷却时间：发超声波停止后用多长固化时间。

(10)振落：一开始就发振。

(11)振幅：超声波波动幅度大小。

6.（下压）压力表：显示焊头对布料施加的压力大小。

7.（下压）调压阀：调节焊头对布料施加的压力大小。

8.机头位移螺丝：调节此螺丝可以实现机头部组的左右移位。

9.机头锁紧手柄：手柄螺丝把机头部组锁紧固定。

10.超声波振子：将电能转换为机械能。

11.焊头：传输超音波发射的能量，达到切断和熔接工作物之目的。

12.布料压轮：加工时将产品压住带动。

13.布料带动轮：加工时将产品带动。

14.花轮：换装各种不同花轮，能切割出所需要之花纹。换装花轮时，先用纸带滑出

检查所切割、焊纹是否均匀，否则调整花轮架，使其均匀，并锁紧固定。

15.花轮架：安装固定花轮和布料带动轮。

16.电机：布料带动轮的传动。

17.调压过滤器：调节机器使用的气压，并滤除压缩空气的杂质与水份，滤杯内若有

积水，请拆下清除。

18.带刹车脚轮：方便机器的移动。

19.气动脚踏阀：控制焊头升降气缸之上下，往后踏气缸向上，往前踏气缸向下。

20.脚踏开关：控制马达运转及超音波之发射。

21.电箱：安装控制机器的电器。

22.超声波发生器（发振箱）：产生超声波能量。
