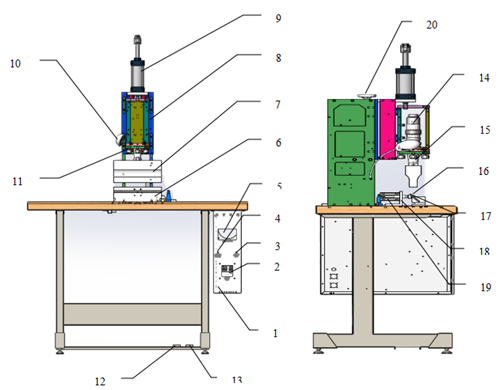

大功率超声波切布机BHP-20D结构图

大功率超声波切布机BHP-20D结构图

1、超声波电子箱：产生超声波能量。

2、电源开关：机器的总电源开关。

3、音波测试按钮：可选择自动执行超声波发生或手动发生。

4、电源指示灯：表示电源启动正常。

5、PLC点触屏：可以调节各种工作参数。

6、刀架：安装工作刀片。

7、切布模头：实现切割布料的目的。

8、滑动板：可通过手轮的调整来进行上下移动。

9、模头下压气缸：切换脚踏阀板的方向，可改变模头的升降。

10、照明灯：提供更好的工作环境。

11、模头平衡调整螺丝：通过调节4颗螺丝的松紧，可以调整模头的平衡度。

12、急停脚踏：当机器在工作中出现意外情况时可以立刻停止工作。

13、启动脚踏：控制气缸的上下运动。

14、超声波振子：将电能转换为机械能。

15、超声波振幅杆：连接超声波焊头及振动子以传输超音波能量。

16、刀片：用于切割布料。

17、推杆：限定布料的切割长度。

18、推杆架：可以调整布料的切割长度。

19、推杆气缸，可调节推杆的伸缩长度。

20、机构上下调整手轮：通过手轮可以调整机构的高度。

备注：过滤调压阀（总气压）未标示在图上。

  调节总气压，直接影响气缸下压气压。以及滤除压缩气体内杂质与水分，滤杯内若有积水，请拆下清除。
