超声波焊切机振子组及焊头水平调校

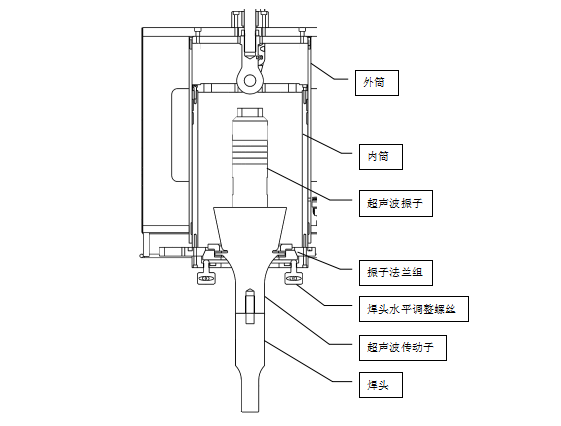

超声波焊切机振子组及焊头水平校正：

1. 外筒：圆筒形结构固定在机器上，导向控制内筒的上下升降动作。

2. 内筒：安装振子和焊头，工作时上下升降动动。

3. 超声波振子：将电能转换为机械能。

4. 振子法兰组：安装固定传动子。

5. 焊头水平调整螺丝：调较此螺丝实现焊头水平与下模具吻合。

6. 超音波传动子（CONE）：连接超音波焊头（HORN）及振子以传输超音波能量。

7. 焊头（HORN）：传输超音波发射的能量，达到切割工作物之目的。

8. 焊头的拆装

拆卸焊头时，先将气缸上升，再用扳手夹住传动子，用另一把扳手夹住焊头，逆时针放松即可取下，装回时反序操作。

9. 模具拆卸

安装模具时，先将气缸上升，调整好对应焊头下降位置，用压码压紧模具。打开电源，将白纸放在模具上试压看看效果，如未能达到均匀，表示模具与焊头没有保持水平，应调整【焊头水平调整螺丝】，使焊头与下模具保持水平。
