超声波花边机安装流程

超声波花边机的安装流程如下：

1、发振箱的安装：

⑴ 将发振箱上电源电线接到220V 1P之电源，电源插座一定要有地线脚。

⑵ 机台之输出电线，插入发振箱之输出插座并锁紧。

⑶ 机台之控制电缆，插入发振箱之控制插座并锁紧。

⑷ 注意：

a、接地线请确实接“地”不可与电源“地线”连接，以防漏电，消除静电累积。

b、安装前必须确定电源是关的及机台上的电源开关置于OFF状态。

c、发振箱重约20Kg, 维修搬运时请小心。

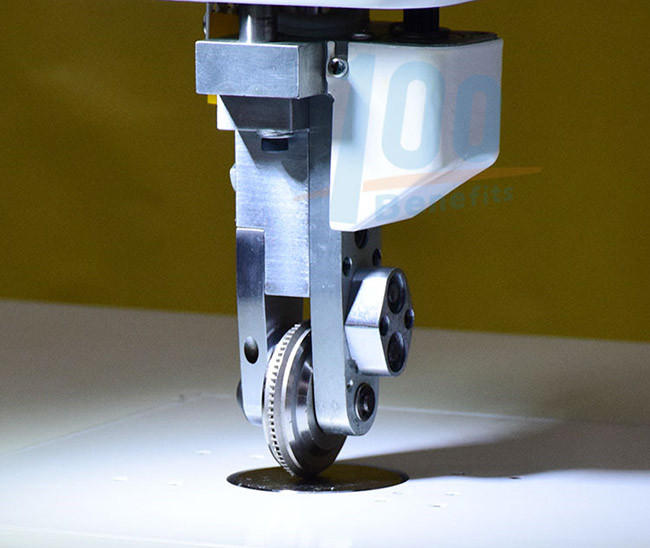

2．花轮装卸

⑴ 按装花轮时,须把花轮架置于上升位置,再装上花轮,旋转花轮使花轮端面之轴与传动同步轮之孔配合,再将外花轮架装上,并锁紧扳手螺丝,即可把花轮放下,打开电源试转纸带滑出之切割\切孔是否平均、如未能达到均匀时,表示花轮与HORN没有保持水平,此时击破做花轮水平调整之动作。

⑵ 花轮水平调整之程序：

a、视情况转动旋钮，可改变花轮的水平度。

b、水平调整完成后，请以六角板手固定螺丝锁紧，防止水平度因超音波之振动而变化。

c、拆卸花轮时，改变脚踏阀方向，使花轮架上升，松开外花轮架板手螺丝即可拆卸花轮。

3．焊头HORN的拆装：

拆卸焊头（HORN）时先使花轮升降气缸向上后，将外花轮架及花轮拆下，再以固定板手夹住变幅杆（CONE），以焊头板手，勾住焊头（HORN），逆时针放松即可取下，装回时反序行之。

注意：（1）焊头水平度於出厂前已调妥，非经测量发现水平度倾斜，请勿任意调整。

（2）若必要时把量表置於机台上，指针与焊头平面接触，旋转焊头，即可测出水平度，再返复调整螺丝，使水平度在0、01mm以下即可。
