超声波花边机花轮模具硬度问题

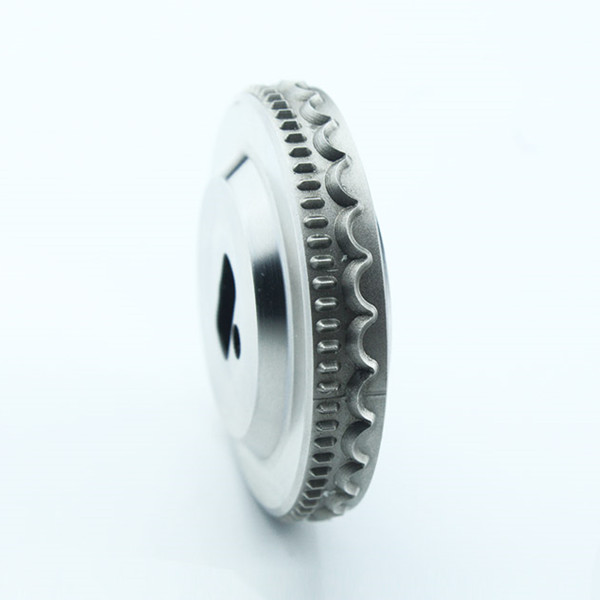

目前来说,超声波花边机的花轮模具按其表面硬度分两大类:高硬度类和无硬度类。

高硬度类是指与模具超声波幅杆在相对运动中有直接接触,则发生磨损,例如超声波花边机配用的模具。因为用于切割、穿孔的超声波变幅杆表面硬度达到HRC60，如果模具表面硬度大于HRC60，就会磨损变幅杆的表面，这种做法是不经济的；如果模具表面硬度偏低，模具就易损，也影响生产效率，所以模具表面硬度应掌握在稍低于HRC60。

这种模具加工有两种工艺，先淬后做，或先做后淬。“先做后淬”是指金属加工在前，热处理淬火在后。这种工艺必须考虑淬火变形。一般超声波花边机模具就是采用这种工艺。“先淬后做”是指热处理淬火在前，金属加工在后。这种工艺可以保证加工不变形。超声波平板式衣领机模具就是采用这种工艺。

低硬度类指模具与超声波变幅杆表面无直接接触，中间永远隔着布料。如超声波缝绽机模具就是这一类，该机在复合面料时，模具与变幅杆之间永远隔着布料，这种模具就不需要很高的表面硬度。这类模具是将厚壁无缝钢管通过腐蚀法完成的，一般工艺如下：模具柸—表面涂布感光胶—包裹做上了图案的胶片—强光使之感光—去除空隙处的感光胶—放入硫酸槽腐蚀—洗净—表面镀硬铬—磨加工—成品。
